On fixe un ballon thermodynamique sur un mur en parpaing creux, on serre les boulons, et trois mois plus tard la platine commence à bouger. Le problème ne vient ni de la résine ni de la cheville : on a lu la fiche technique de travers, en confondant charge de rupture et charge admissible.
Cette confusion revient sur presque tous les chantiers où l’on dépasse quelques dizaines de kilos. Comprendre ce que les fabricants écrivent vraiment sur leurs fiches change la donne entre une fixation fiable et un ancrage qui travaille dans le vide.
A découvrir également : Sens pour dévisser : astuces mnémotechniques pour ne plus se tromper
Charge admissible et charge de rupture : deux valeurs que les fiches techniques séparent
Quand on ouvre la documentation d’un scellement chimique ou d’une cheville mécanique, on tombe sur plusieurs lignes de chiffres. La valeur qui attire l’œil, c’est la charge de rupture : celle où l’ancrage lâche en laboratoire, dans un support neuf, à température contrôlée. Ce n’est pas celle qu’on doit retenir.
La charge admissible représente la charge de service exploitable en continu, après application des coefficients de sécurité. Les fabricants de résines structurelles rappellent dans leurs fiches récentes que la charge de service à long terme doit rester limitée à environ un quart à un cinquième de la charge de rupture mesurée à court terme. Ce ratio intègre le fluage de la résine, la fatigue et le vieillissement.
A lire en complément : Imprimante à photos : le guide complet pour choisir sans se tromper
Sur une cheville mécanique (goujon d’ancrage, cheville à expansion), le rapport est moins sévère parce que l’acier ne flue pas comme un polymère. La marge reste significative, mais la perte entre rupture et admissible vient surtout du support, pas de la fixation elle-même.
Valeurs catalogue : déjà réduites ou pas ?
Les Eurocodes révisés depuis 2023-2024 insistent sur la distinction entre charge de calcul (état limite ultime) et charge admissible catalogue. Chez la plupart des fabricants comme Hilti, Spit ou Fischer, les valeurs catalogue sont des charges de conception déjà réduites, avec facteurs partiels appliqués. On n’a donc pas à diviser une deuxième fois par un coefficient maison.
Certaines fiches plus anciennes ou certains fabricants moins rigoureux affichent encore des charges de rupture brutes. Pour les repérer, on cherche la mention « charge caractéristique » ou « NRk » (résistance caractéristique en traction) : si c’est la seule valeur indiquée, il faut soi-même appliquer les facteurs partiels, ce qui demande un calcul que la plupart des bricoleurs ne maîtrisent pas.
Scellement chimique ou cheville mécanique : ce qui change dans la lecture des charges

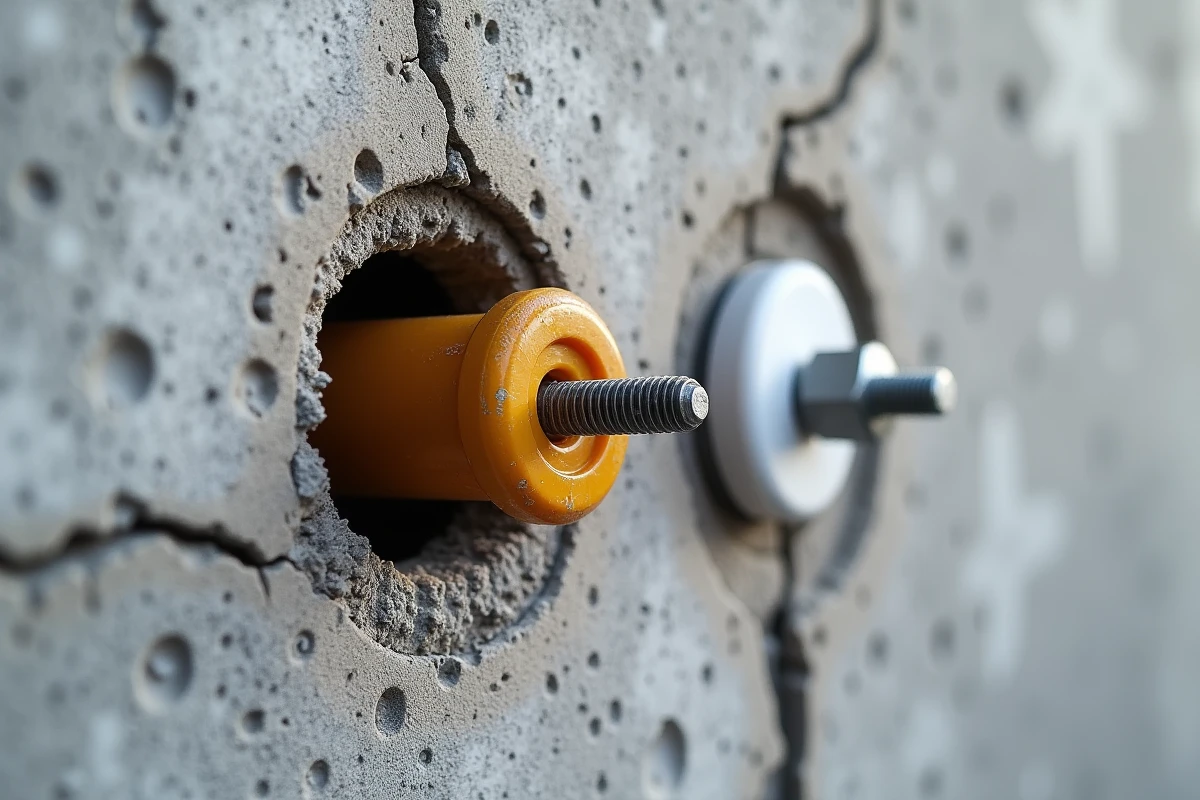

Le scellement chimique et la cheville mécanique ne se lisent pas de la même manière sur une fiche technique, parce que les paramètres qui font varier la charge ne sont pas les mêmes.
Variables propres au scellement chimique
Avec une résine, la charge admissible dépend fortement de la température de service. Une résine époxy ou vinylester perd de la capacité au-delà d’un certain seuil thermique. La fiche indique en général plusieurs lignes de charges selon la plage de température. Ignorer la colonne « température max de service » fausse tout le dimensionnement.
Le diamètre de la tige filetée, la profondeur d’ancrage et le type de tamis (pour les supports creux) modifient aussi la valeur. Sur parpaing creux, la charge admissible chute par rapport au béton plein parce que la résine ne travaille pas de la même façon : elle forme un bulbe dans la cavité au lieu de coller linéairement le long du forage.
Variables propres à la cheville mécanique
Pour un goujon d’ancrage ou une cheville à expansion, la charge admissible varie surtout avec le diamètre, la profondeur d’ancrage et la résistance du béton (exprimée en classe, type C20/25 ou C30/37). Les effets de bord et d’entraxe comptent énormément : deux ancrages trop proches l’un de l’autre voient leur charge admissible individuelle diminuer.
Sur une cheville à frapper classique, les charges admissibles restent modestes. Pour les charges lourdes en béton plein, le goujon d’ancrage offre des valeurs bien supérieures, mais il suppose un support sain et non fissuré.
Logiciels de calcul d’ancrages : la seule lecture fiable pour les cas complexes
Depuis quelques années, Hilti, Spit, Fischer et Würth proposent des logiciels de calcul conformes aux référentiels ETAG, EAD et ETA. Ces outils demandent de saisir la configuration exacte de la charge (traction pure, cisaillement, combinaison des deux, bras de levier éventuel) pour délivrer une charge admissible par ancrage.
Le résultat est souvent très inférieur à ce qu’on imaginerait en lisant la fiche papier, parce que le logiciel intègre tous les facteurs cumulés :
- L’entraxe réel entre les points de fixation et la distance au bord du support, qui réduisent la capacité si on est en dessous des minimums préconisés
- La direction de la charge : un effort de cisaillement combiné à de la traction donne une charge admissible résultante bien plus basse que chacune prise séparément
- La classe de résistance du béton ou le type de maçonnerie, avec des abattements spécifiques pour les supports creux ou fissurés
Pour une installation structurelle (garde-corps, chauffe-eau, console de climatisation), passer par ces logiciels gratuits évite de se fier à une lecture approximative de la fiche catalogue.
Erreurs fréquentes de lecture sur les fiches de charges admissibles
Sur le terrain, on retrouve les mêmes confusions d’un chantier à l’autre. Les identifier permet de ne pas reproduire des erreurs qui compromettent la tenue de la fixation.
- Confondre charge en traction et charge en cisaillement : la fiche donne deux valeurs distinctes. Une fixation murale sollicitée vers le bas travaille en cisaillement, pas en arrachement pur. Lire la mauvaise colonne surdimensionne la capacité perçue
- Appliquer un coefficient de sécurité supplémentaire sur une valeur déjà réduite : on se retrouve avec une fixation surdimensionnée et un coût inutile, ou pire, on doute de la fixation et on en ajoute sans recalculer les entraxes
- Négliger la profondeur d’ancrage effective : si le perçage est trop court de quelques millimètres (poussière non soufflée au fond du trou, par exemple), la charge admissible réelle passe en dessous de la valeur catalogue
- Utiliser les valeurs « béton plein » pour un support en parpaing creux ou en brique alvéolaire, ce qui revient à surestimer la capacité d’un facteur considérable
Un point sur lequel les retours varient : la fiabilité des charges annoncées sur les chevilles d’entrée de gamme non certifiées ETA. Sans agrément technique européen, les valeurs affichées n’ont pas été vérifiées par un organisme tiers. Sur une fixation légère, ça passe. Sur une charge structurelle, mieux vaut se limiter aux références certifiées de marques comme Hilti, Fischer ou Spit.
La lecture correcte d’une fiche de charges admissibles repose sur trois réflexes : vérifier si la valeur est déjà réduite ou s’il s’agit d’une charge caractéristique brute, identifier le type de sollicitation (traction, cisaillement, combinée) et confirmer que le support réel correspond bien à celui décrit dans la documentation. Avec ces trois vérifications, on élimine la majorité des erreurs de dimensionnement avant même de percer.
